控制阀尺寸图/尺寸表

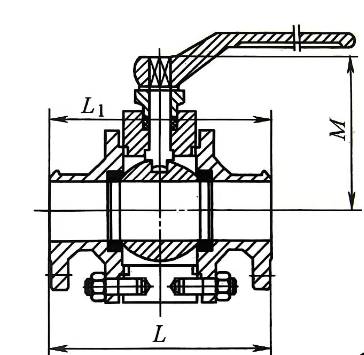

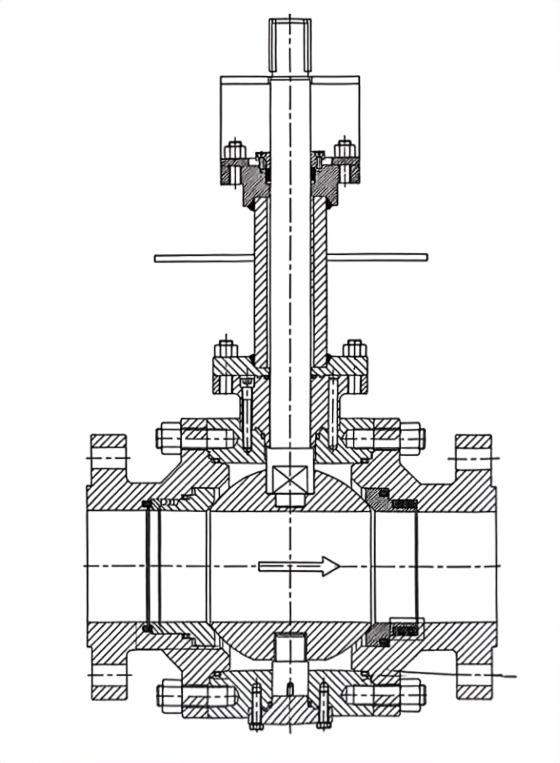

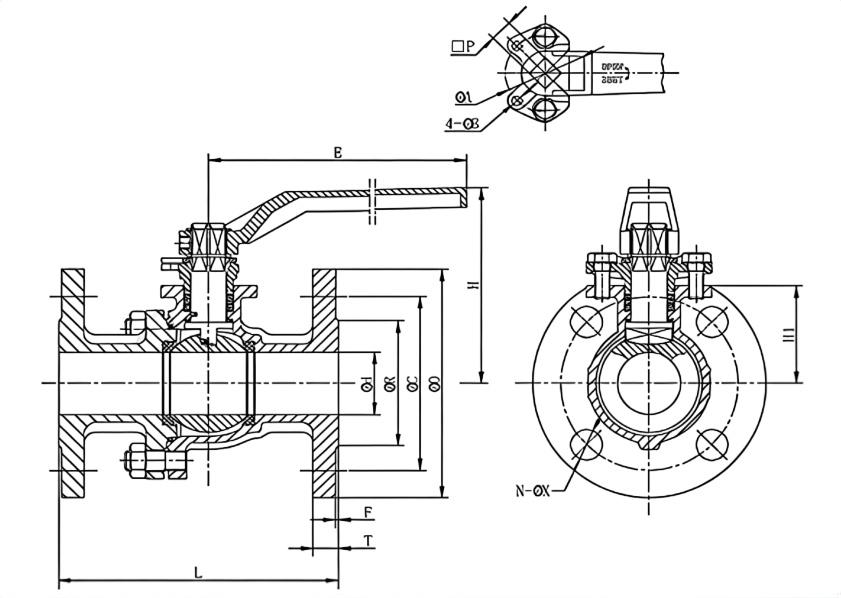

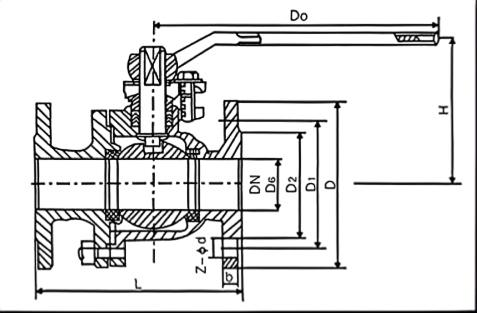

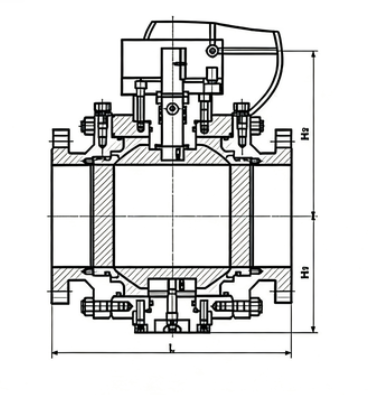

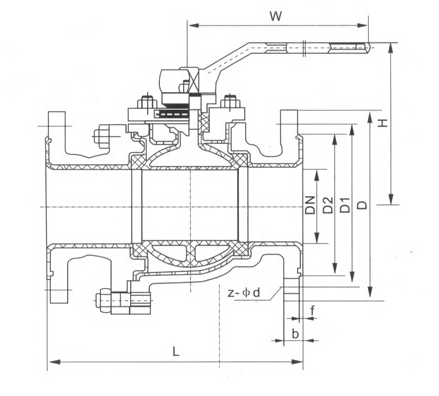

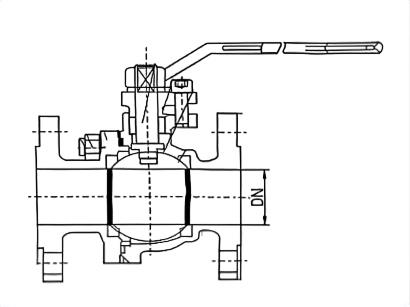

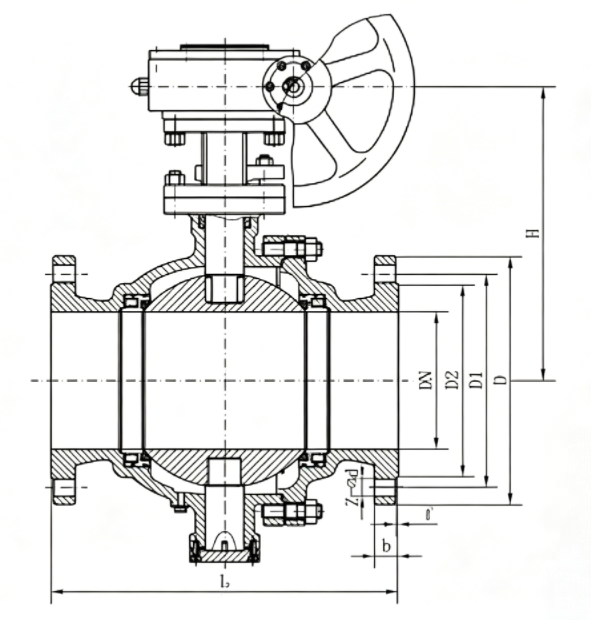

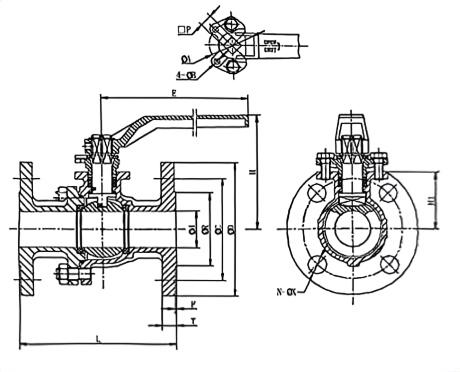

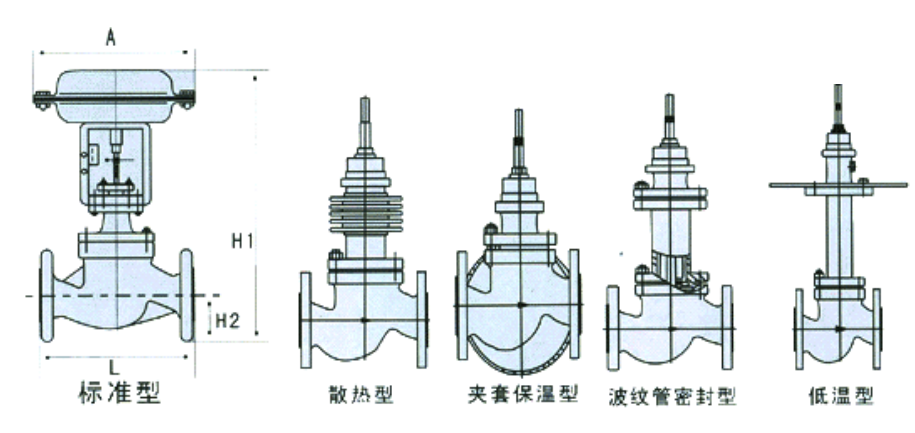

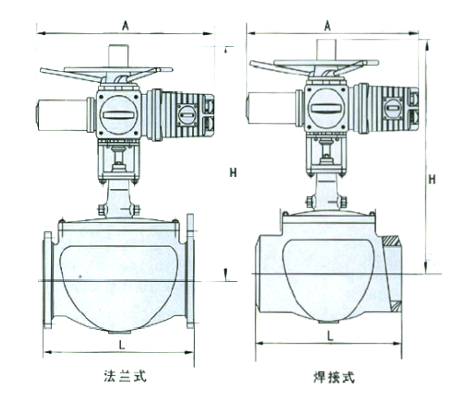

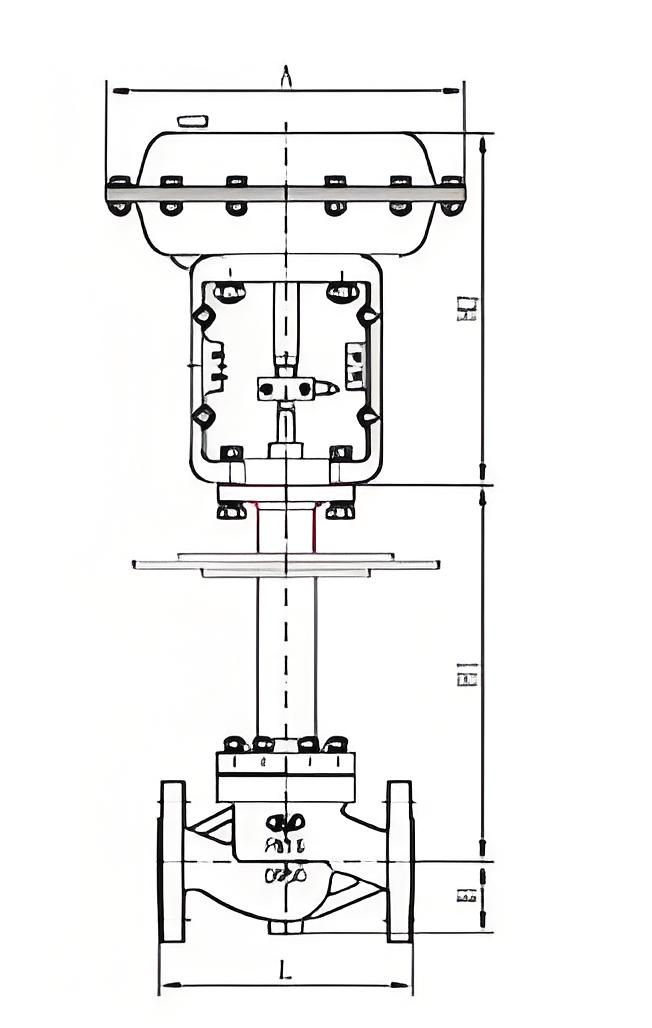

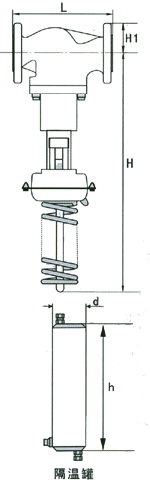

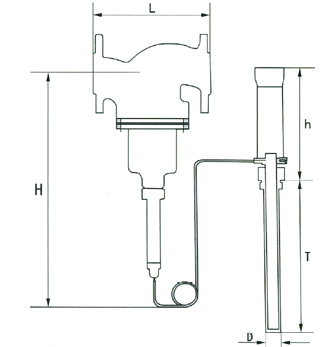

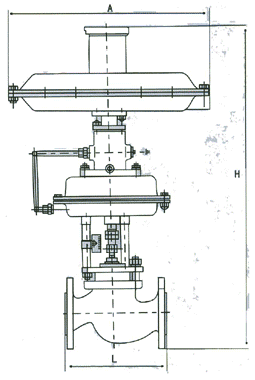

控制阀尺寸图是用于标注控制阀外形轮廓、结构尺寸及接口连接参数的技术图纸。它以总装图为基础，重点突出阀门的外形尺寸、安装接口参数及重量等与管道安装直接相关的信息，是工程设计、管道布置及阀门选型中不可或缺的参考依据。尺寸图的核心内容包括：外形尺寸（阀门总高度、最大宽度、结构长度）、接口尺寸（法兰连接时标注法兰螺栓孔中心距、螺栓孔数量、孔径及标准；螺纹连接时标注螺纹标准）、执行机构安装尺寸（安装法兰接口、气源/电源接口位置）及重量数据。根据阀门类型不同，直行程控制阀与角行程控制阀的外形标注方式有所区别。结构长度通常按GB/T 12221或ISA 75.03等相关标准执行。控制阀尺寸表则是将各通径下的关键尺寸数据以表格形式汇总，便于设计师快速查阅和选型比对。
