Valve overview

Series Q11F Square Three-Piece Ball Valve

Q11F方形三片式球阀

Q11F方形三片式球阀是一种采用三片式分体结构、方形阀体设计的内螺纹连接球阀。阀体及连接部件通常采用黄铜或不锈钢材质,由两片端盖与中间阀体通过螺栓连接构成,结构稳固且便于拆装维护。阀门通过旋转阀杆带动球体实现90度启闭,阀座密封采用聚四氟乙烯(PTFE)等软质材料,确保可靠密封。该阀门以其独特的方形外观、紧凑的分体结构和高性价比著称,适用于水、油、气等非腐蚀性介质,工作压力通常为PN16-PN40,广泛应用于仪器仪表、小型设备、供水气动系统及一般工业管路中。

型号: Q11F
规格: DN15-DN200
公称压力: PN16,PN25,PN40
适用介质: 水、蒸汽、油品、腐蚀性介质
适用温度: ≤450℃
阀体材质: 锻钢、锻不锈钢
连接方式: 螺纹
驱动方式: 手动、气动、电动
Key features icon

特点

1.方形三片式分体结构:独特的方形阀体由三部分螺栓连接而成,结构稳固、拆装便捷,便于清洗和维护内部零件。

2.螺纹连接紧凑可靠:采用内螺纹(G或NPT)连接,结构短小,安装空间要求低,密封可靠,适合小型紧凑管路布置。

3.优良密封与低操作扭矩:PTFE阀座与球体形成软密封,密封性能好,摩擦系数小,启闭操作轻便灵活。

4.耐用性与维护简便:黄铜或不锈钢材质耐腐蚀、强度高,使用寿命长。若密封失效,可通过更换阀座或整体维修包快速修复,维护成本低。

5.经济实用与外观规整:制造成本合理,性价比高。方形外观便于在设备或管路上规整布置和固定,整体美观且实用。

Performance specs icon

性能规范表

性能规范表Performance Specification
公称压力Nominal Pressure1.6/2.5/4Mpa
强度试验压力Shell Test2.4/3.75/6
密封试验压力Seal Test1.76/2.75/4.4
适用温度Suitable Temp.450


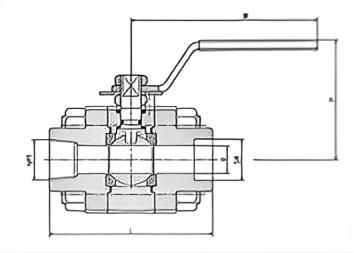

结构图

Structural diagram

零部件名称材料表

序 号NO.名称Name材料Material
1阀体body不锈钢stainless steel
2球体ball不锈钢stainless steel
3O型圈 O ring氟橡胶氟橡胶FKM 、Viton
4填料packing弹性石墨flexible graphite
5阀杆stem不锈钢stainless steel


外形安装尺寸表

/storage/20260811/JKc1786416656YRpGno13.png

Q11F方形三片式球阀外形尺寸表

磅级 Class缩径 RB通径 FBLL1dNPTSWHW
RBFBRBFB
Q11F 800LB 900LB 1500LB3/8"×1/4"1/4"929.69.53/8"1/4"17.614.253130
1/2"×3/8"3/8"929.69.51/2"3/8"21.817.653130
3/4"×1/2"1/2"9212.7143/4"1/2"27.121.856130
1"×3/4"3/4”11112.7191"3/4"33.827.170160
1-1/4"×1"1"12712.7251-1/4”1"42.633.880220
1-1/2"×1-1/4"1-1/4"14012.7301-1/2"1-1/4"48.742.690250
2"×1-1/2"1-1/2"15215.9382"1-1/2"61.248.7100250
2-1/2"×2"2"17815.9482-1/2"2"74.161.2110300
Q11F 2500LB3/8"×1/4"1/4"1119.69.53/8"1/4"17.614.253160
1/2"×3/8"3/8"1119.69.51/2"3/8"21.817.653160
3/4"×1/2"1/2"11112.7143/4"1/2"27.121.856160
1"×3/4"3/4"12712.7191"3/4"33.827.170220
1-1/4"×1"1"14012.7251-1/4"1"42.633.880250
1-1/2"×1-1/4"1-1/4"15212.7301-1/2"1-1/4"48.742.690250
2"×1-1/2"1-1/2"17815.9382"1-1/2"61.248.7100300
2-1/2"×2"2"20315.9482-1/2"2"74.161.2110320


相关技术文章

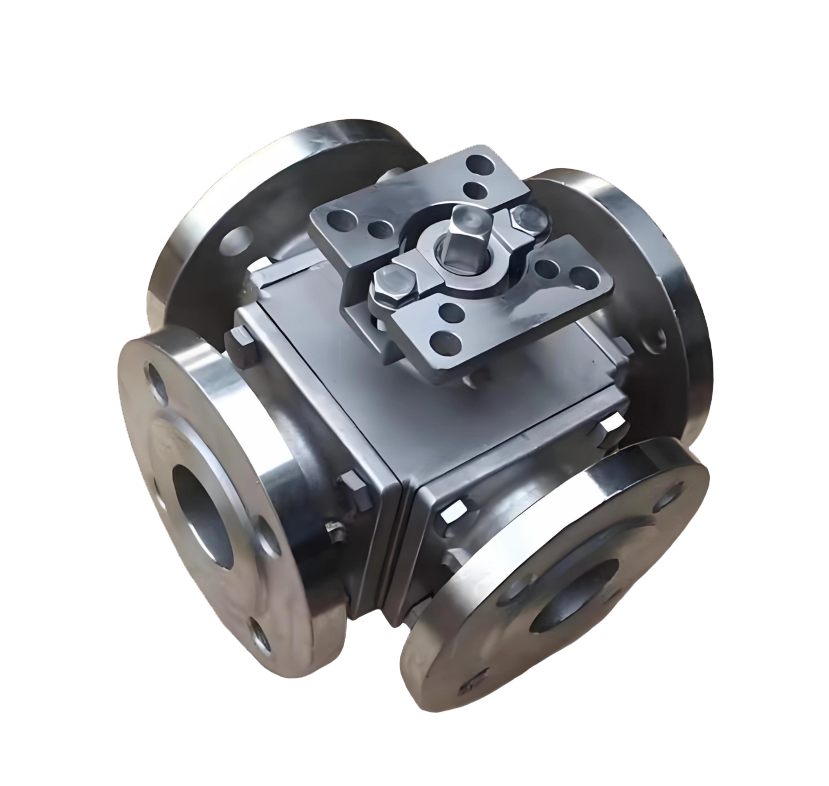

Q46H 四通球阀深度解析:金属硬密封、分体式法兰与自动化驱动平台全解读
